名称:GGD交流低压配电柜系列
编号:Pro2013103193118
型号:
价格:
厂商:深圳市威泰隆电源电气有限公司
时间:2013/10/31 9:33:02

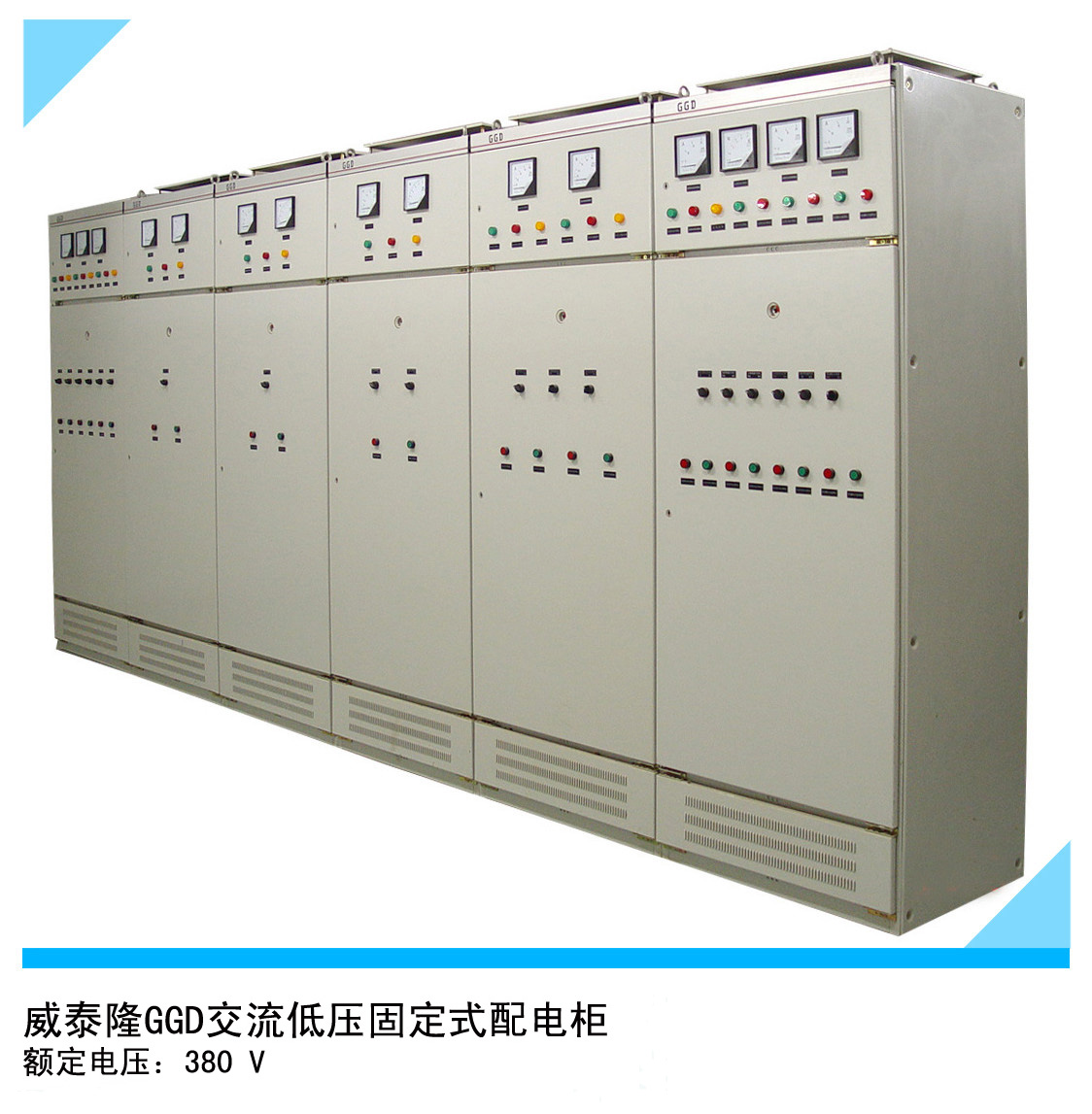

         威泰隆GGD交流低压配电柜系列


   GGD型交流低压配电柜适用于发电厂,变电站,工矿企业等电力用户的交流50HZ,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力,照明及配电设备的电能转换、分配与控制之用。
  GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性、实用性强,结构新颖,防护等级高等特点。
  GGD型交流低压配电柜符合IEC439<<低压成套开关设备和控制设备>>,GB7251<<低压成套开关设备>>等标准。



技术参数

1、主电路方案
GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格):
GGD1:49个方案,123个规格
GGD2:53个方案,107个规格
GGD3:27个方案,68个规格
主电路方案是征求了广大设计、使用部门的意见选编的,增加了发电厂需要的方案。额定电流增加到3150A,适合2000KV以下的配电变压器选用。
此外,为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜,其主电路方案4个,共12个规格。
2、辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件,同时NLS还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
3、主母线
考虑到价格比和以铝代铜的可行性,额定电流在1500A及以下的时采用单铝排母线,额定电流大于1500A时采用双铜排母线,生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用搪锡工艺处理。
4、电器元件选择
A、GGD柜主要采用国内已能批量生产的较先进的电器元件,如MB、DZ20、DW15等,同时也根据经济、合理的原则,在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等,不选用已淘汰的电器元件。
B、HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一种实用新型的电器元件。
C、如设计部门根据用户需要,选用性能更优良、技术更先进的新型电器元件时,因GGD具有良好的安装灵活性,一般不会因更新电器元件造成制造和安装方面的困难。
D、为进一步提高主电路的动稳定能力,NLS设计了GGD柜专用的ZMJ型组合式母线夹河绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型,绝缘强度高、自熄性能好和结构独特,只需调整积木式间块即可方便地组合成单母线夹或双母线夹,绝缘支撑是套筒式模压结构,成本低、强度高,解决了老产品爬电距离不够的缺陷。


   使用环境

1、气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃
2、内安装使用,使用地点的海拔高度不得超过2000m
3、围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝雾的影响。
4、设备安装时与垂直面得倾斜度不超过5度
5、设备应安装在无剧烈震动和冲击的地方,以及不足以用电器元件受到腐蚀的场所
6、用户有特殊要求可定制。
