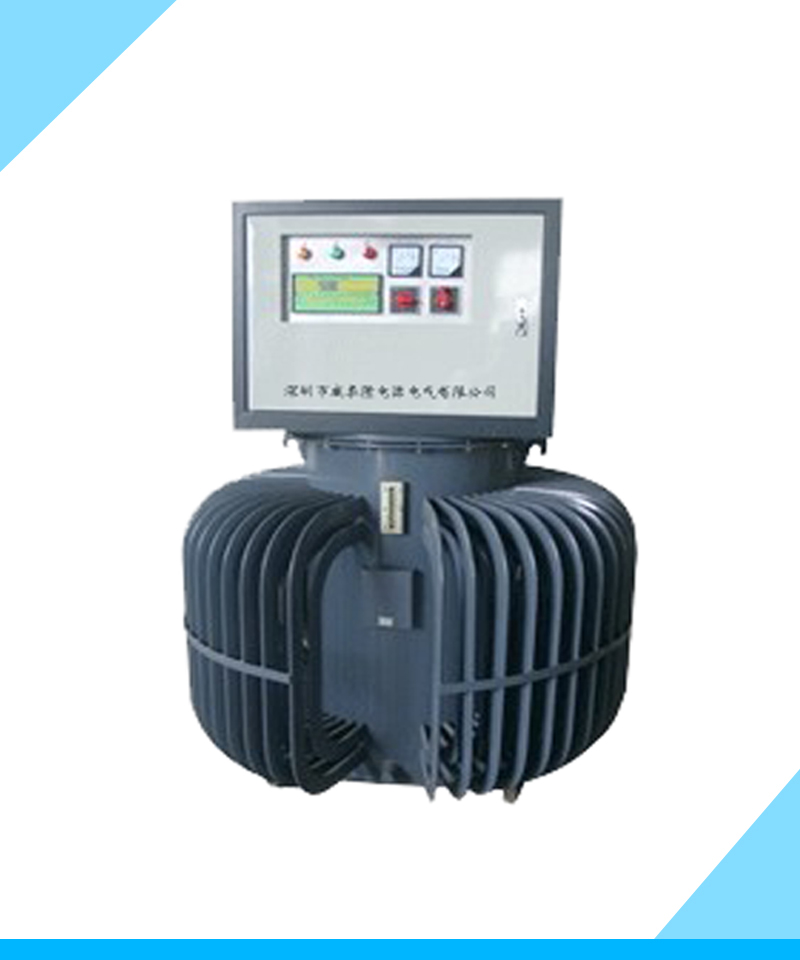

威泰隆TNSJA2-200KVA三相智能油浸式稳压器简介一、面板仪表,一目了然: 输入电压、输出电压、负载电流均采用LED数字表头显示,目测容易,读数精确。薄膜开关面板,轻触按钮控制可作自动与手动调压控制。
二、数控稳压,准确输出: 数字电路取样比较,以CPU编程数控稳压,输出精度高,响应频率快
三、双份控制,双倍安全: 采用大型集成电路板,双回路备份控制系统,可自动切换,确保输出电压稳定,以保证负载正常运行。
四、输出设定,简易方便: 输出电压可依使用者需要 ±0.5%~±10% 作调整,满足各种电压所需,在面板上即可调整,操作简易,方便客户。
五、报警指示,保护周到: 采用声光报警,当电压过高、过低、欠相、逆相;设定转换,马达跳脱时内部蜂鸣器会自动报警,并于面板上指示故障原因,保护负载,细心周到。
六、旁路系统,便于维护: RLSK型装有断电开关及旁路开关,定期保养和维护时可作旁路转换,不用停电待产,保证客户生产正常。。(需定制)
七、记录历史,以便查阅: 时刻记录运行状态,准确记录输出电压质量,以便及时正确解读实际使用状况。(需定制)
八、通讯端口,远程监控: 配制RS232、485通讯端口,实现远程通讯监控。(需定制)
技术参数口 品 牌:威泰隆
口 产品名称:感应油浸式稳压器
口 规格型号:TNSJA2-500KVA
口 额定容量:500KVA
口 稳压范围:380V±15% (可按客户要求定制)
口 输出电压:380V(可按客户要求定制)
口 输出精度:±0.5% ~ 10%可调
口 电压调节:三相分调,自动平衡
口 使用效率:98%以上
口 温 升:≤75℃
口 绝缘电阻:>5MQ
口 反应时间:>25V/s
口 工作频率:50/60Hz
口 超载能力:150% (10秒) 300% (3秒)
口 波形失真:正弦波不失真
口 工作环境:温度0℃~40℃ 湿度20%~90%
口 散热方式:油浸自冷式
产品性能
电磁特性
主要构造机件为转部R和静部S,转部内绕着绕组与供电线并联,静部之绕组为二次绕组与负载串联。当 3~4间加于一定的一次电压 E1 时 ,二次绕组所感应电压以此两绕组交角 φ之变动,而随着变化,则E2=E1cos φ可以连续变化,若将 2~3 间连结在一起,1~4 间之端电压等于E1+E2=E1(1+cos φ)。若两绕组同方向平行时,1~4 间之端电压为最大,等于E1+E2 。至于两绕相互面直角,二次绕组没有感应电压 E2= 0,端电压等于供电电压 E1,若转部继 续再转 φ大于90,二次绕组亦有感应电压之存在,但感应电压E2与E1相反,端电压等于E1与E2之差。 由以上所述, 知道依一次二次之相对位置,在有负载时也可以从一次磁通量之变化,连续调整改变电压。 其优点在于制造容量大,瞬间超载能力强,故障率低。 感应式是唯一可单机定制超大容量之稳压器,可生产1600KVA以上机型。
材料特性
▲ 内部铁芯采用新日本制铁株式会社H14高磁束硅钢片,使整机铁损很小,空载电流小,损耗率特小,发挥省电功能。 ▲ 内部绕组采用台湾台一铜业有限公司 H 级耐高温铜线,使整机铜损很小,温升低、损耗低、发挥省电功能。 ▲ 内部绝缘材料采用美国诺美士耐高温绝缘材料,绝缘等级高、安全性能强。 ▲ 内部主轴材料采用不导磁不锈钢材料,避免引起主轴涡流损耗,降低磁滞损耗,并增加使用年限。
控制特性
▲ 采用数控电路取样比较,以CPU编程控制稳压,输出精度高,响应频率快。 ▲ 采用双回路大型集成电路备份控制,可自动切换确保输出电压稳定,以保护负载。
稳压特性 ▲ 利用电磁感应原理制造,无触点无碳刷磨损,无打火 花等缺点,故障率低,安全性高,免维护更换。 克服自耦变压器碳刷调压机型之缺点。 ▲ 利用磁场偏转角度稳压,无跳段、电压呈线性调整, 无分接浪涌和波形突变。 克服数控可控硅机型之缺点。
适用范围本稳压器输出不会产生任何信号干扰,适用于各种设备,例如整厂稳压、CNC设备、SMT设备、医疗及精密仪器均可使用、
